Прецизионный кондиционер, Hiref, Италия

Прецизионный кондиционер –  оборудование для ответственных применений, для которых надёжность работы и стабильность поддержания микроклимата являются приоритетными.

Прецизионные кондиционеры Hiref — это надёжность работы, минимальное энергопотребление, неприхотливость к обслуживанию, качество изготовления в Италии – и это только краткая характеристика прецизионных кондиционеров HiRef (Италия). Подтверждением этих слов является многолетний практический опыт внедрения под ключ и дальнейшего полного сопровождения  систем прецизионного кондиционирования (более 22 лет) в Украине и применения кондиционеров HiRef в самых разных условиях и на большом количестве ЦОД и серверных, лабораторий и других технологических помещений.

Шкафные 8-33 кВт

Открыть

Шкафные Инверторные 2,7-99 кВт

Открыть

Шкафные 24 -236 кВт

Открыть

Межрядные 3-45 кВт

Открыть

Моноблочные межрядные

Открыть

В стойку 3-7 кВт

Открыть

Потолочные, настенные 2,7 — 37,9 кВт

Открыть

Моноблочные наружные (телеком)

Открыть

Моноблочные внутренние (телеком.)

Открыть

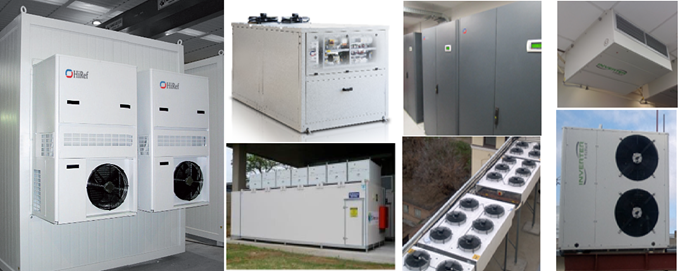

Прецизионный кондиционер Hiref

Ассортимент выпускаемых  кондиционеров   перекрывает все потребности рынка.  Выпускаются   разнообразные прецизионые кондиционеры: класические шкафные с водяным, компрессорным и комбинированным охлаждением со встроенными и внешними (подпольными) вентиляторами;   широкий ассортимент внутрирядных кондиционеров; моноблоки внутренней, внешней установки, крышные(контейнерные) модели; стплит системы с потолочным или настенным креплением внутренних блоков; внутристоечные кондиционеры; большой ассортимент чиллеров и тепловых насосов. Инверторное исполнение кондиционеров доступно для всех моделей.

Электронно-управляемые ТРВ, важнейший компонент холодильного контура. Современный прецизионный кондиционер просто «обязан» иметь электронный ТРВ. ТРВ с электронным управлением используются во всех кондиционерах и чиллерах HiRef.  В сравнении с механическими ТРВ, электронные ТРВ, обеспечивают на много большую надёжность, практически не требуют обслуживания, позволяют улучшить экономичность холодильной техники.

  Благодаря патентованной компанией HiRef S.p.A. алгоритмам управления холодильным циклом (патент № BO2002A000785 ITA), даже кондиционеры со стандартными Scroll компрессорами, способны обеспечивать дополнительную среднегодовую экономию электроэнергии.  Инверторные кондиционеры HiRef обеспечивают ещё на ≈30% большую экономичность.

 Прецизионные кондиционеры HiRef используют самые совершенные ЕС-вентиляторы RadiCal^® производства Ebmpapst. Рабочее колесо вентилятора RadiCal^® состоит из высокопрочного композитного материала и является, в настоящее время, самым  оптимизированным с точки зрения аэродинамики, что позволяет достигнуть существенного улучшения уровня эффективности одновременно обеспечивая минимальный уровень шума.

Инверторный прецизионный  кондиционер HiRef, с компрессором Brushless DC Inverter, обеспечивают одну из лучших в отрасли энергоэффективность.  Так например, во время проведения лабораторного теста, по критерию среднегодовой энергоэффективности ESEER (European Season Energy Efficiency Ratio – Европейское сезонное соотношение энергетической эффективности, по классификации EUROVENT), снижение энергопотребления в сравнении с кондиционерами использующими компрессоры с модуляцией производительности Digital Scroll, достигало 50%.  Кроме того, в инверторных кондиционерах HiRef, полностью отсутствуют пусковые токи, что упрощает их подключение к ИБП для достижения бесперебойности охлаждения.

 Любой прецизионный кондиционер HiRef, имеет выдающиеся характеристики по энергоэффективности, которые действительно соответствуют реальности. При использовании кондиционеров HiRef для охлаждения ЦОД, достигаемая экономия электроэнергии превосходит большинство других «зелёных» решений.  По сути, на сегодняшний день, использование кондиционеров HiRef с технологией оптимизации холодильного цикла, является оптимальным энергосберегающим решением для ЦОД, сочетая в себе надёжность, экономичность и умеренную стоимость.  Так например, инверторный прецизионный кондиционер HiRef NRG 0341 нагруженный на 2/3 номинальной мощности, при наружной температуре +20°С (средняя температура  в г.Киеве  в июле составляет +19,3°С), может обеспечить  Unit EER=7,18 кВт, т.е. на производство 7,18кВт  полезного холода будет затрачиваться всего 1 кВт электроэнергии !!!

 Для использования водяных прецизионных кондиционеров, компания HIREF производит широкий модельный ряд чиллеров.

Чиллеры HiRef имеют первоклассную конструкцию и передовые технические характеристики при очень конкурентной стоимости. На заводе HiRef производятся все промышленные чиллеры концерна Galletti.  В чиллерах HiRef используются  надёжные, экономичные и малошумные вентиляторы серии HyBlade®, электронно-управляемые ТРВ, промышленные компрессоры с увеличенным ресурсом работы,  технология multi-scroll (для высокой эффективности при частичных нагрузках E.S.E.E.R., и повышению надёжности), что в комплексе с детально продуманным конструктивом, качественными материалами и  высоким качеством сборки («прямыми» руками) итальянских специалистов, делает чиллеры HiRef наиболее выгодным приобретением.  Для чиллеров доступна функция встроенногосвободного охлаждения, что обеспечивает возможность эксплуатации чиллеров с максимальной эффективностью их работы в холодный период года.

Основные преимущества и отличительные особенности прецизионных кондиционеров HiRef

• Дверцы внутренних блоков   при необходимости могут быть просто и быстро демонтированы,  благодаря особой конструкции петель, что  позволяет проводить  техобслуживание  в тех местах, где места для открытия дверей недостаточно, или при открытии  дверей перекрывается проход.
•  Прецизионные кондиционеры HiRef также обеспечивают полноценную работу в системе, каскадное включение, автоматическую ротацию, автоматический ввод резерва, автоматический рестарт с сохранением всех рабочих параметров после возобновления электропитания, автотестирование. Стандартно предусмотрены  релейные выходы, «сухие контакты», сигнализации о возникновении критической ситуации с разделением по уровню критичности. Также предусмотрена возможность остановки кондиционеров при возникновении пожара в помещении по сигналу от внешнего датчика или пульта пожарной сигнализации.
• кондиционеры HiRef   стандартно оборудованы датчиками контроля температуры воздуха на входе и выходе кондиционера;
• в шкафных кондиционерах HiRef с нижней подачей охлаждённого воздуха, компрессорный отсек отделяется от основного потока воздуха;
• обычные шкафные кондиционеры HiRef обеспечивают штатную работу при высокой температуре воздуха на входе в кондиционер +35°С (возможны и большие значения), что позволяет устанавливать их в «горячих» коридорах и достигать ещё лучшей энергоэффективности (к примеру, для  большинства аналогичных шкафных кондиционеров конкурентов, предел штатной работы всего +28…+30°С);
• гарантия на прецизионные кондиционеры HiRef  — 3 года  (технический ресурс 15 лет);
• стандартно используются современные, надёжные и экономичные EC-вентиляторы RadiCal^® производства Ebmpapst;
• лучшая в отрасли экономичность кондиционеров благодаря оптимизированной конструкции,  современной элементной базе и патентованной  компанией HiRef S.p.A. алгоритмам управления холодильным циклом (патент № BO2002A000785 ITA).
• стандартное применение электронно-управляемых ТРВ (терморасширительных вентилей) не требующих регулировки в процессе эксплуатации, обеспечивающих лучшие эксплуатационные параметры и повышение надёжности и ресурса компрессоров.
• общедоступные высоконадёжные контроллеры Carel с русскоязычным пользовательским интерфейсом, а также журналом событий в энергонезависимой памяти;
• использование компрессоров c бесщёточными двигателями постоянного тока Brushless DC Inverter даёт возможность плавной регулировки хладопроизводительности, исключает пусковые токи, дополнительно повышает надёжность и  экономичность;
• прецизионные кондиционеры HiRef с внешними конденсаторными блоками воздушного охлаждения, при использовании низкотемпературного комплекта, обеспечивают работоспособность при наружной температуре -40°С.
•  обеспечивается полный доступ к компонентам шкафного кондиционера только с передней  его части, что удобно для проведения техобслуживания/сервисных работ, и в случае недоступности боковых и задних панелей, позволяет выполнять   работы даже без необходимости перемещения блока;
• возможность поддержания температуры с точностью ±0,2°С и  отн. влажности ±2%;
• Все 3-х фазные модели кондиционеров оборудуются  реле контролирующим последовательность фаз питающей сети. Наличие такого реле позволяет   исключить возможность работы компрессоров в неправильном направлении. Уведомление о нарушении чередования фаз питающей сети выводится на дисплей, и пользователь может быстро оценить ситуацию, приняв меры к возобновлению корректного электропитания.
• Увлажнение воздуха (опция) обеспечивается с использованием встраиваемых во внутренний блок генераторов чистого пара. Функция осушки доступна также в моделях без парогенератора;

  Существует также множество опций, позволяющих максимально полно удовлетворить  потребности в конкретном применении:

• автоматическое поддержание потока воздуха;
• контроллер имеющий цветной дисплей с сенсорным экраном с установкой на кондиционере или независимо для общего контроля за системой;
• генератор чистого пара и очищаемым разборным цилиндром;
• дренажный насос для холодной и горячей воды;
• датчики протечки воды с автоматической отсечкой её подачи-
• датчики горения и задымления;
• вспомогательные датчики измерения температуры и влажности;
• вход воздуха сзади для моделей с верхней воздухораздачей;
• воздухораспределитель для подачи воздуха в нужном направлении;
• комплект для подключения наружного воздуха;
• модуль непосредственного свободного охлаждения с автоматической заслонкой регулирующей объём подаваемого внешнего очищенного воздуха;
• сетевые карты для протоколов: Carel / Modbus; Lonworks / Trend; GSM модем, SMS и др.;
• датчик загрязненности воздушного фильтра;
• электрические нагреватели с плавной или ступенчатой регулировкой и независимыми предохранительными термостатами;

и  другие… .

Краткий обзор моделей прецизионных кондиционеров Hiref.

Прецизионные кондиционеры для серверных и ЦОД.

Прецизионные шкафные кондиционеры

 Кондиционеры шкафного исполнения, серий NRG, JREF, JREFR, FCDR, TREF, SCDR.  Модельный ряд кондиционеров с механическим (компрессорным) охлаждением, содержит модели с единичной холодопроизводительностью от 5,9 кВт до 122,6 кВт, а в линейку кондиционеров с водяным охлаждением от 8,0 кВт до 236,1Вт.

 Шкафные прецизионные кондиционеры разработаны для подержания требуемых климатических параметров с повышенной надёжностью и минимальными колебаниями. Такие кондиционеры обычно используются в центрах обработки данных, серверных помещениях, объектах телекоммуникации, а так же иных технологических помещениях с круглогодичным режимом эксплуатации. В специальных измерительных лабораториях где необходимо обеспечивать особый  климатический режим, может использоваться шкафной прецизионный кондиционер с повышенной точностью (опция). Такой прецизионный  кондиционер способен  поддерживать температуру с точностью  ±0,2°С, и относительную влажность с точностью ±2%.

Межрядные или внутрирядные прецизионные кондиционеры

Межрядные кондиционеры HiRef выпускаются шириной 300мм и 600мм с компрессорным и водяным охлаждением. Способы распределения воздушного потока могут быть как для внутристоечного охлаждения, так и для работы с  холодным/горячим коридором.  Подключения коммуникаций возможно как сверху так или снизу.

 Серия NRCV  (3,9…33,5 кВт) – инверторная модель с внешним компрессорно-конденсаторным блоком. Прецизионный кондиционер серии   NRCV имеет внутренний блок шириной  только 300мм. Внешний компрессорно-конденсаторный блок позволяет увеличить удельную мощность внутреннего блока, что минимизирует  занимаемую системой охлаждения площадь в серверной и обеспечивает полное отсутствие вибрации передаваемой на стойки с серверным оборудованием.

Серия NRCD (3,1…44,7 кВт) – инверторная модель со встроенным компрессором и внешним конденсаторным блоком. Прецизионный кондиционер серии   NRCD имеет все современные технологии обеспечивающие оптимальную его интеграцию в разных условиях использования.

 Серия HRCC (до 75 кВт) – водяные прецизионные кондиционеры. Могут использоваться 2-х и 3-х ходовые водяные краны, расходомеры воды с отображением на дисплее контроллера поточной холодопроизводительности, позонное регулирование климатических параметров и многое другое.

Прецизионные кондиционеры для телекоммуникаций.

Сплит – система для потолочного/настенного монтажа внутреннего блока серии HTS, NTS (инверторное исполнение), мощностью охлаждения 2,5…37,9кВт.  Элетронные ТРВ доступны даже для самых малых моделей.

Тип используемого  фреона R407C, R410A, и R134.

Моноблочные прецизионные кондиционеры

Моноблочные системы для наружного настенного монтажа

Моноблочные системы для наружного настенного монтажа серии HTW, HTWD мощностью 4,2…28,9 кВт.   Данные кондиционеры наиболее эффективны при их использовании для охлаждения оборудования в новейших телекоммуникационных и серверных контейнерах.

Моноблочные системы для внутреннего монтажа

Моноблочные системы для внутреннего монтажа серии HTD/U/X мощностью охлаждения 4,3…27,9 кВт.   Данный тип кондиционеров может обеспечивать хорошую антивандальную устойчивость. Кондиционеры  разработаны для обеспечения максимально эффективного и надежного температурного контроля в новейших телекоммуникационных и серверных контейнерах. Рециркуляция воздуха в помещении может быть организована методом вытеснения или с вергней подачей охлаждённого воздуха.

Моноблочные системы для наружного крышного монтажа

Моноблочные системы для наружного крышного монтажа серии HTR мощностью 7,5…33,0 кВт.  Самое простое решение для контейнерных центров обработки данных. Предназначен для установки над горячим и холодным проходом, что освобождает всю площадь контейнера.  Разнесённые секции забора и подачи воздуха для исключения смешения воздушных потоков. Прямое свободное охлаждение (опционально).

Межрядный моноблочный прецизионный кондиционер

Межрядный моноблочный прецизионный кондиционер  HRCM 6…10кВт. Серия HRCM это новое поколение межрядных кондиционеров для охлаждения высоконагруженных стоек.  Встроенная секция конденсатора обеспечивает значительное снижение затрат на монтаж системы, благодаря отсутствию необходимости прокладки фреонопроводов. Фланцы воздуховодов для конденсатора расположены на верхней части устройства, что облегчает работы по установке. Межрядный моноблочный кондиционер. Варианты исполнения с потоком воздуха в коридоре (IN-ROW) или в стойке (IN-RACK)

 Сплит –система для  установки охладителя внутри стойки (охлаждение серверного шкафа)

Сплит –система для  установки охладителя внутри стойки 19” серии  MRAC мощностью 3,1… 7,3 кВт.  Внутристоечный кондиционер серии  MRAC  предназначен для  поддержания оптимальной температуры   стоек с тепловыделениями от 3- х  кВт.  Рассчитан на непрерывную круглогодичную работу 24 часа в сутки. MRAC занимает 7 юнитов в стойке.

Используется это решение в комплекте с компрессорно-конденсаторным блоком наружной установки.

При использовании двух внешних компрессорно конденсаторных блоков достигается высокая степень резервирования.

Чиллеры для прецизионных кондиционеров

Чиллеры HiRef выпускаются мощностью до 2400 кВт,  предназначены для ответственных применений требующих повышенной надёжности. Чиллеры рассчитаны на круглогодичную эксплуатацию. Выпускаются моноблочные модели воздух-вода, вода-вода, как наружной, внутренней установки со свободным охлаждением и без, а также чиллеры с выносными конденсаторами. Чиллеры HiRef имеют модификации с реверсивным исполнение, т.е. могут работать не только на охлаждение но и на нагрев теплоносителя.

Прецизионный кондиционер рождается на Заводе-производителе, а потому несколько слов об Hiref

В современном мире с развитыми технологиями, достичь лидерства в производстве оборудования в насыщенном сегменте рынка, не легко. Совершить кардинальный технологический прорыв сложно, но быть на шаг впереди конкурентов, первыми проектировать, проводить испытания и внедрять лучшие идеи, вполне реально. Лидерство складывается из небольших по значению слагаемых, которые в сумме создают качественный, удобный и надёжный продукт с лучшими потребительскими свойствами. Богатый многолетний опыт инженеров компании в разработке и создании оборудования прецизионного поддержания микроклимата, научные и исследовательские работы, тесное сотрудничество с университетом Падова, уникальная испытательная лаборатория, использование современной высококачественной элементной базы и внедрение инновационных энергосберегающих решений, позволяют создавать прецизионные кондиционеры, во многом превосходящие лучших из аналогов.

Компания HiRef S.p.A.  одна из немногих европейских компаний имеющая возможность полноценно тестировать разрабатываемое оборудование.  Мощная испытательная лаборатория (доступный поток воздуха до 114 000 м3/ч), состоящая из двух климатических кабинетов, позволяет тестировать прецизионные кондиционеры при температурах от -20⁰С до +60⁰С, что даёт возможность совершенствовать конструкцию и минимизировать вероятность возникновения проблем на действующих объектах при реальной эксплуатации.

 HiRef S.p.A. входит в группу компаний Galletti, история которой уходит своими корнями в начало прошлого века. Компания HiRef S.p.A.   основана в 2001 году как предприятие, специализированное в сфере прецизионного технологического кондиционирования, и в короткий срок заняла лидирующие позиции, потеснив на европейском рынке именитых конкурентов. Успех был обусловлен выпуском первоклассных кондиционеров, которые воплотили богатый инженерный опыт и последние достижения холодильной индустрии, используя оригинальне техническе решения и инновационные разработки. Опытные инженеры, разработавшие линейку известных прецизионных кондиционеров Leonardo и Amico, доводивших до кондиции Himod, воплотили весь свой многолетний опыт и знания в создании прецизионных кондиционеров HiRef.    Девиз компании – производство оборудования премиум класса при доступной стоимости. Первый прецизионный кондиционер с инверторным приводом, был разработан именно HiRef, первый прецизионный кондиционер с электронно-коммутируемым компрессором, так же был выпущен компанией HiRef, и только через два года похожие модели стали появляться у конкурентов, причём технические решения применённые специалистами HiRef были просто скопированы.    В настоящее время HiRef S.p.A.   известна в Европе и за её пределами, как   ведущий поставщик  высокотехнологичных прецизионных кондиционеров для серверных, ЦОД и телекоммуникационных станций. Крупнейший в Европе ЦОД с мощностью холодильных установок 20 МВт выполнен на оборудовании HiRef (Германия, г. Франкфурт на Майне).  Благодаря техническому совершенству, качеству исполнения, надёжности работы и малому энергопотреблению, прецизионные кондиционеры HiRef теснят конкурентов, завоёвывая заслуженный авторитет у заказчиков.  Сейчас кондиционеры HiRef поставляются в более чем 30 стран, на разных континентах. Каждый прецизионный кондиционер HiRef проходит полнофункциональное тестирование на заводе, что гарантирует отсутствие проблем в сборке и соответствие кондиционера декларируемых параметрам.
